Almatec E-Serie leitfähige Druckluft-Membranpumpen

E-Serie / E-Serie+ Druckluft-Membranpumpen: Stand der Technik

Die Entwicklung der E-Serie basierte auf den umfangreichen Erfahrungen mit den bewährten Vorgängermodellen. Massivbauweise mit erforderlichen Wandstärken, Flanschanschlüsse, Ringverpressung der Zuganker und weitere Konstruktionsbesonderheiten sind dafür verantwortlich, die Kundenanforderungen hinsichtlich Sicherheit, Qualität und Zuverlässigkeit zu erfüllen. Sechs Baugrößen, ausrüstbar mit verschiedenen Sonderausstattungen, decken den größten Teil möglicher Anwendungsbereiche ab. Pulsationsdämpfer sind als aufschraubbare Ausführung sowie als Flanschversion verfügbar.

Die E-Serie+ ist eine hochwertige, druckluftbetriebene Doppelmembranpumpe (AODD) – entwickelt nach einem definierten Premium-Standard für die Chemie-, Pharma- und Lösungsmittelindustrie.

Basis jeder E-Serie+ ist eine sorgfältige Materialauswahl, kombiniert mit einer anwendungsspezifischen Konfiguration und vollständiger, behördlich konformer Dokumentation. ATEX-Zertifizierung und eine konformitätsintegrierte Architektur sind dabei standardmäßig eingeschlossen.

MERKMALE
WERKSTOFFE
TECHNISCHE DATEN
CODESYSTEM

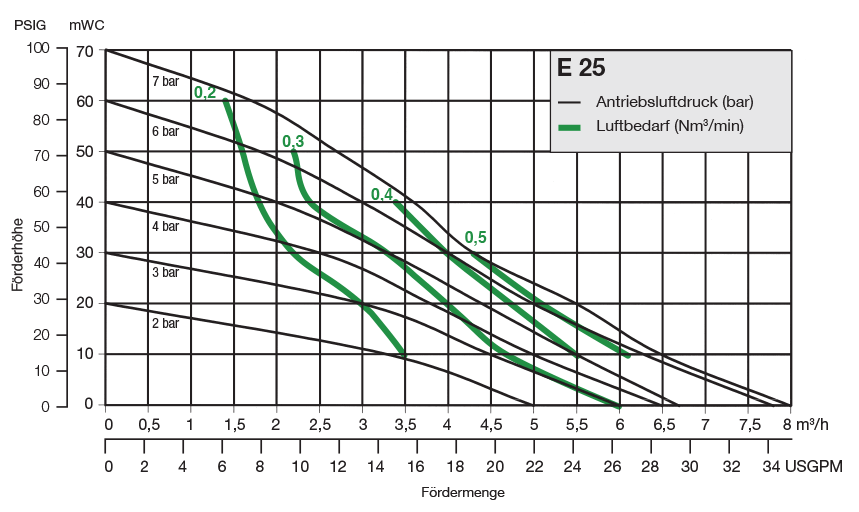

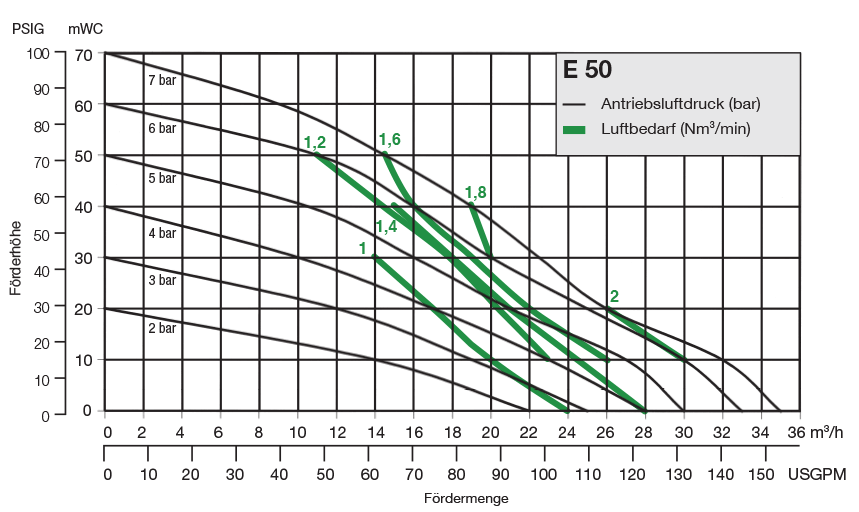

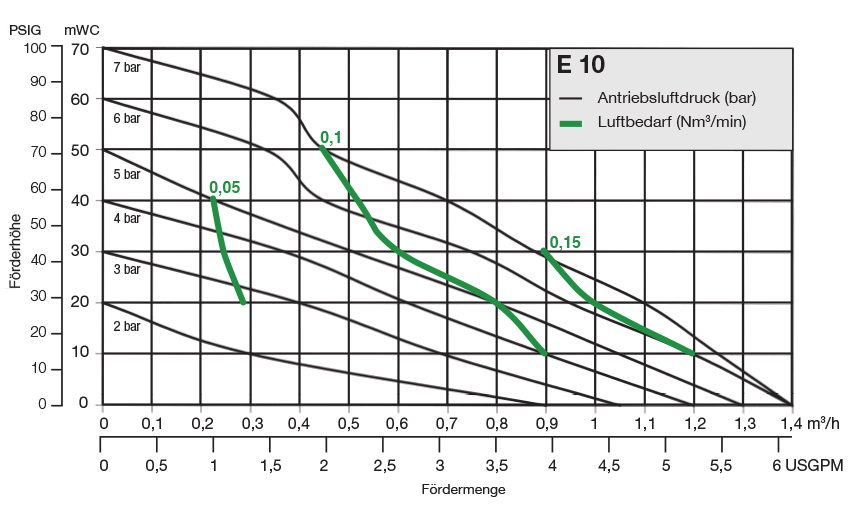

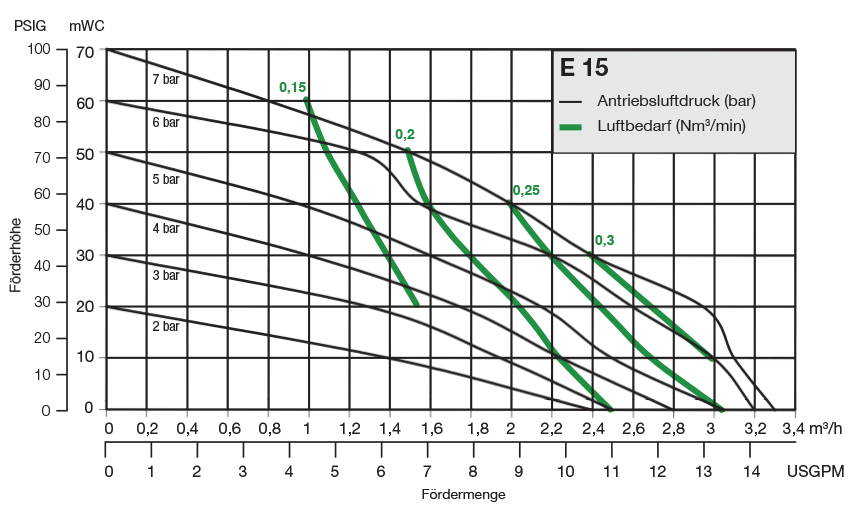

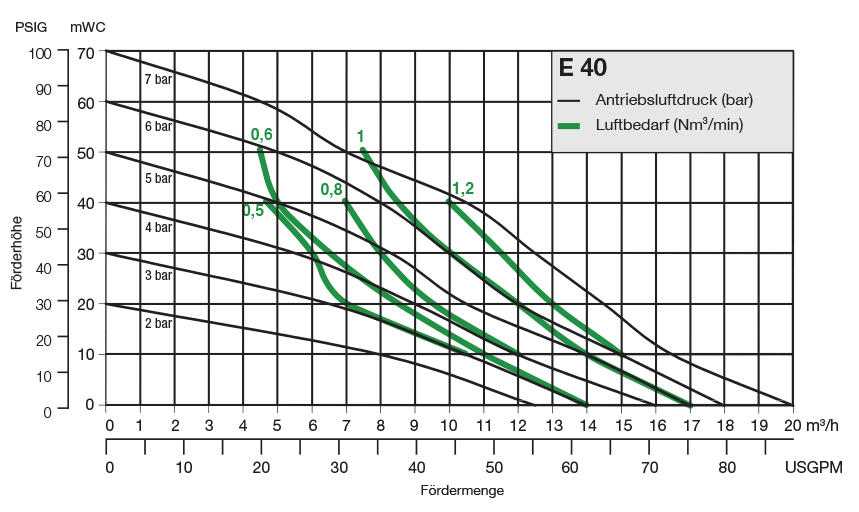

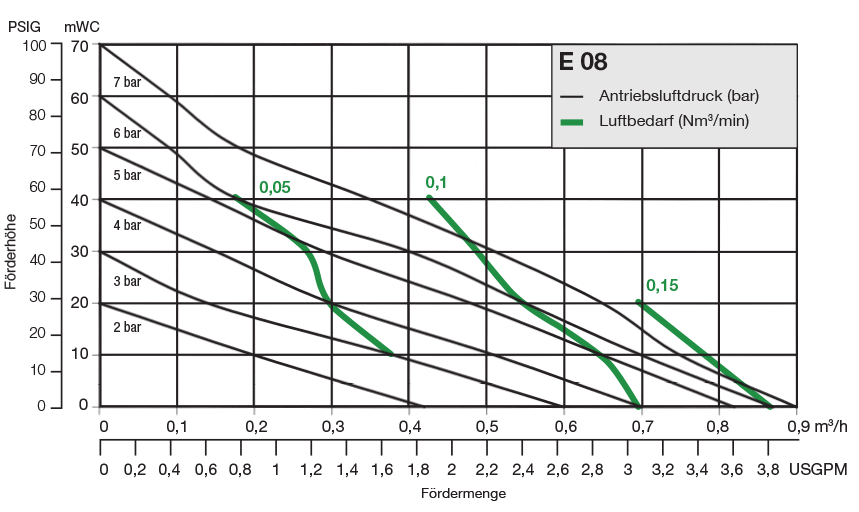

LEISTUNGSBEREICH
DOWNLOADS

Die Merkmale im Überblick

Druckluft-Membranpumpen in Massivbauweise
Gehäuseteile PE oder PTFE, auch leitfähig
Austauschbarkeit mit A-Serie
Sechs Baugrößen DN 8 – 50
Max. Fördermengen von 0,6 bis 35 m³/h
Hohe Pumpensicherheit durch innovative Ringverpressung
Gegenüber der A-Serie verbesserter Leistungsbereich und geringerer Luftverbrauch durch veränderte Strömungsführung sowie reduzierte Geräuschemission
ATEX, EC1935/2004, FDA, USP Class VI Ausführungen verfügbar
Äußere Metallfreiheit
Optimierte Membraneinspannung
Verschiedene Anschlusskonfigurationen im Zentralgehäuse
Kugel- oder Zylinderventilausführung, dabei gleicher Innenaufbau für beide Ventiltypen
Schmierungs- und wartungsfreies Luftsteuersystem PERSWING P® ohne Totpunkt
Verbundmembranen mit integriertem Metallkern, keine Membranteller
Trockenlauf- und überlastsicher, selbstansaugend, feststoffunempfindlich
Schonende Verdrängungsförderung
Stufenlos über Luftmenge regelbar
Keine Antriebe, keine rotierenden Teile, keine Wellenabdichtungen
Überwachungsfreier Betrieb mit hohen Standzeiten
Einfache Inbetriebnahme
Integrierter Schalldämpfer
Versenkte Zuganker
Bedarfsgerechte Sonderausstattungen
- aufschraubbarer oder geflanschter Pulsationsdämpfer
- Rückspülsystem
- Membranüberwachung
- Sperrkammersystem
- Hubzählung
- Flanschanschluss
- Transportwagen

Almatec E-Serie+

Premium-AODD-Konfiguration
Technische Exzellenz und Materialkompetenz
Konformitätsintegrierte Architektur
Betriebssicherheit für anspruchsvolle Branchen
ATEX-zertifizierte Materialauswahl

Die Pumpen der E-Serie+ sind als E-Serie+ 15/25/40 erhältlich und speziell für folgende Anwendungen konfiguriert:

Chemie
Pharmazie
Lösungsmittel

Links zu weiteren Informationen

Werkstoffe

BAUTEIL	WERKSTOFFE
Gehäuse	PE, PTFE, PE-leitfähig (ATEX), PTFE-leitfähig (ATEX)
Membranen	EPDM, PTFE/EPDM, PTFE modifiziert/EPDM, NBR, ATEX Variationen
Kugelventile	EPDM, PTFE, NBR, Edelstahl
Zylinderventile	PTFE

Technische Daten

Baugrösse		E 08	E 10	E 15	E 25	E 40	E 50
Maße (mm)	Länge	88	110	166	220	304	399
	Breite	128	147	189	255	353	430
	Höhe	129	169	240	320	432	552
Anschluss-Nennweite	NPT	1/4"	3/8"	1/2"	1"	1 1/2"	2"
Luftanschluss	BSP	R1/8"	R1/8"	R1/4"	R1/4"	R1/2"	R1/2"
Gewicht (kg):	PE	-	-	7	15	34	66
Gewicht (kg):	PTFE	2	5	12	29	69	131
Max. Feststoff-Korngrößen für Pumpen mit Kugelventilen	mm	2	3	4	6	9	11
Saughöhe, trocken (mWS):	Zylinderventile	1	2	3	4	5	5
Saughöhe, trocken (mWS):	Kugelventile	0,4	1	2	3	4	4
Saughöhe, produktgefüllt (mWS)		9	9	9,5	9,5	9,5	9,5
Maximaler Antriebs- und Betriebsdruck	bar	7	7	7	7	7	7
Maximale Betriebstemperatur (°C):	PE	-	-	70	70	70	70
Maximale Betriebstemperatur (°C):	PTFE	100	100	120	120	120	120
Max. Fördermenge		0.9 m³/h 15 l/min 4 gpm	1.4 m³/h 23 l/min 6 gpm	3.4 m³/h 55 l/min 15 gpm	8 m³/h 130 l/min 35 gpm	20 m³/h 330 l/min 88 gpm	36 m³/h 600 l/min 160 gpm
