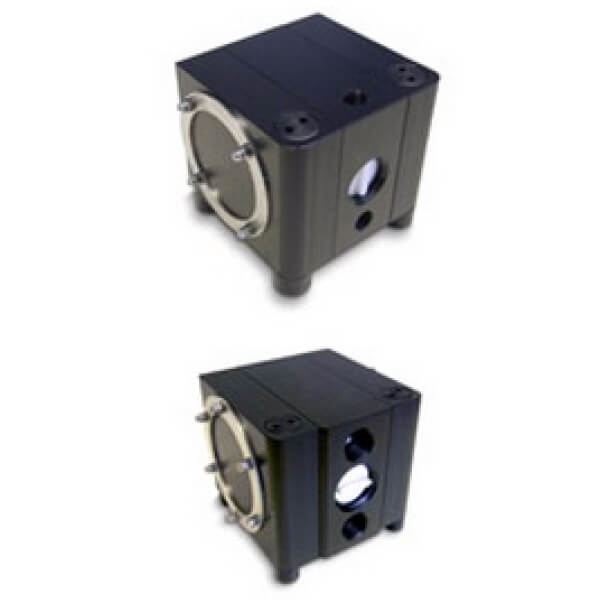

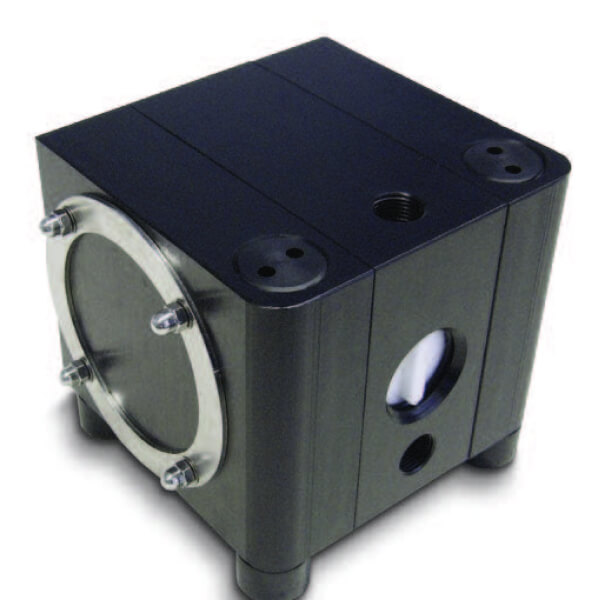

Almatec Baureihe CXM Druckluft-Membranpumpen für den unteren bis mittleren Leistungsbereich

ALMATEC Druckluft-Membranpumpen der Baureihe CXM werden als allgemeine Förderpumpen für den unteren bis mittleren Leistungsbereich eingesetzt, z.B. auch als Fasspumpen.

Dank des modularen Aufbaus steht die Baureihe CXM in vier Baugrößen mit NPT-Produktanschlüssen und in drei Baugrößen mit Rohrgewinde zur Verfügung. Bei den NPT-Baugrößen 10, 20, 50 und 130 lässt sich durch Drehen des Steuerblocks die Position des Saug- und Druckanschlusses verändern. Die Produktanschlüsse der Baugrößen mit Rohrgewinde 25, 55 und 135 befinden sich beide an der Stirnseite der Pumpe. Diese breite Anschlusspalette ermöglicht eine genaue Anpassung der Pumpe an den spezifischen Anwendungsfall.

Die Merkmale im Überblick

  • Strömungsoptimierungen in den Produktkanälen sorgen für hohe Leistungen und eine schonende Förderung
  • Einfache wechselseitige Umrüstung zwischen Kugel- und Zylinderventilen
  • Massivbauweise in PE leitfähig, ATEX und FDA konform
  • Selbstansaugend und trockenlaufsicher
  • Einfach und kompakt, platzsparendes Design für leichte Handhabung
  • Gutes Ansaugvermögen ermöglicht die Behälterentleerung bis zum letzten Tropfen
  • Wartungsfreies Luftsteuersystem PERSWING P® ohne Totpunkt

Links zu weiteren Informationen

Werkstoffe

BAUTEIL WERKSTOFFE
Gehäuse PE-leitfähig (ATEX)
Membranen EPDM, PTFE/EPDM, NBR
Kugelventile EPDM, PTFE, NBR, Edelstahl
Zylinderventile PE

Technische Daten

Baugrösse CXM 10 CXM 20 CXM 25 CXM 50 CXM 55 CXM 130 CXM 135
Maße, mm Länge 86 124 124 175 180 240 245
Breite 135 151 151 201 201 265 265
Höhe 90 123 123 167 167 217 217
Anschlussnennweite NPT 3/8" NPT 1/2" BSP 1/2" NPT 3/4" BSP 1" NPT 1 1/4" BSP 1 1/2"
Luftanschluss BSP R1/4" R1/4" R1/4" R1/4" R1/4" R1/4" R1/4"
Gewicht kg 1 1,8 1,8 4,7 4,7 11 11
Max. Antriebsdruck bar 7 7 7 7 7 7 7
Max Feststoff-Korngröße für Pumpen mit Kugelventilen mm 1,5 2 2 3 3 4 4
Saughöhe, trocken (mWS) Zylinderventile 0,7 2 2 4,5 4,5 4,5 4,5
EPDM Kugelventile 0,5 1 1 3 3 3 3
PTFE Kugelventile 0,5 1 1 2 2 3 3
Edelstahl Kugelventile 0,5 1 1 2 2 3 3
Saughöhe, produktgefüllt mWS 8 8 8 9 9 9 9
Max. Betriebstemperatur °C 70 70 70 70 70 70 70
Max. Fördermenge m3/h 0.7 1.6 1.6 3.3 3.3 7.5 7.8
l/min 10 25 25 55 55 125 130

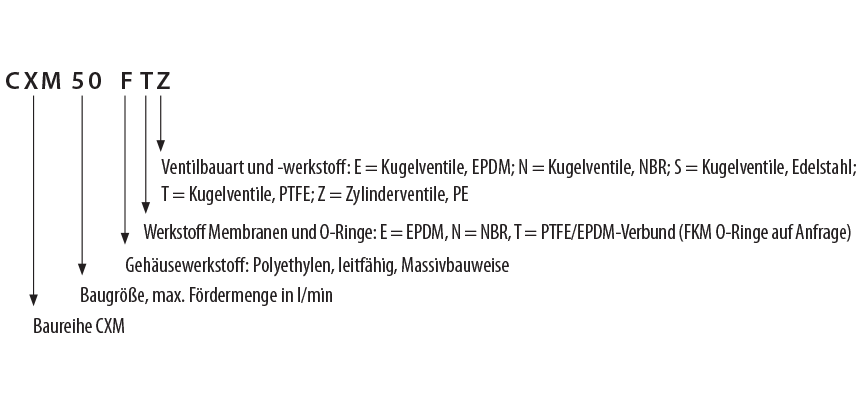

Codesystem

cxm-code(DE)

Leistungsbereiche

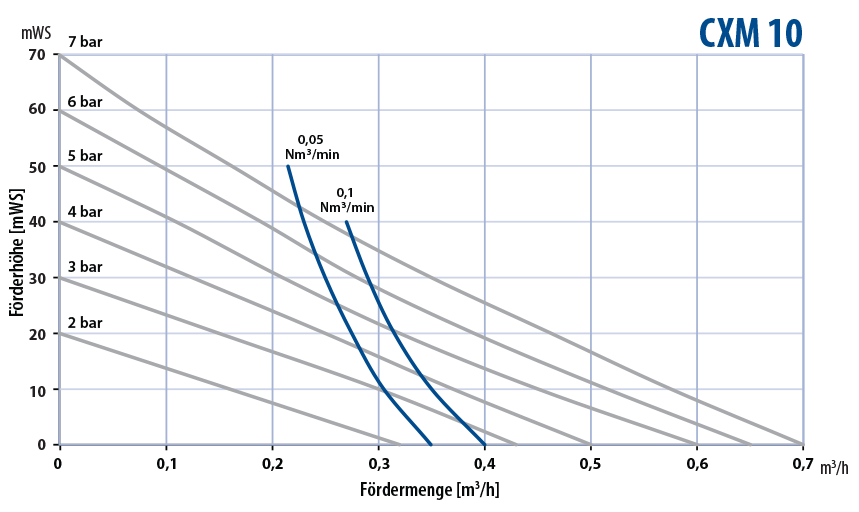

cxm10-chart(DE)

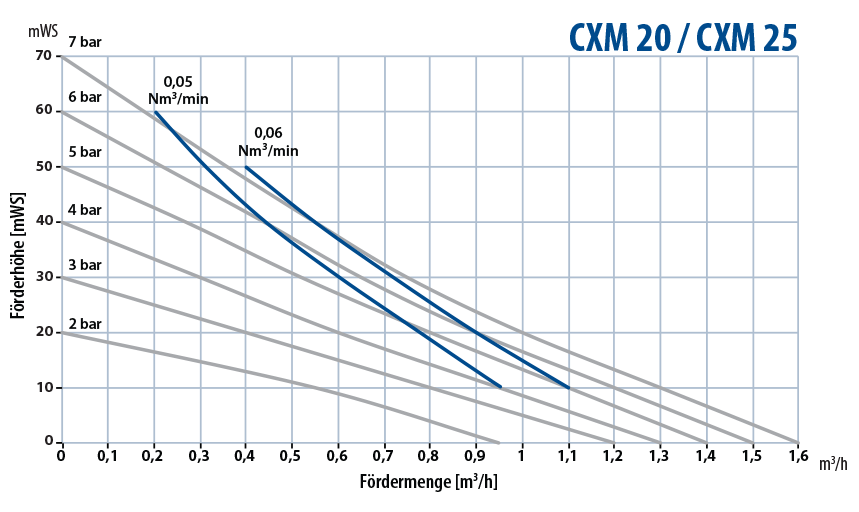

cxm20-25-chart(DE)

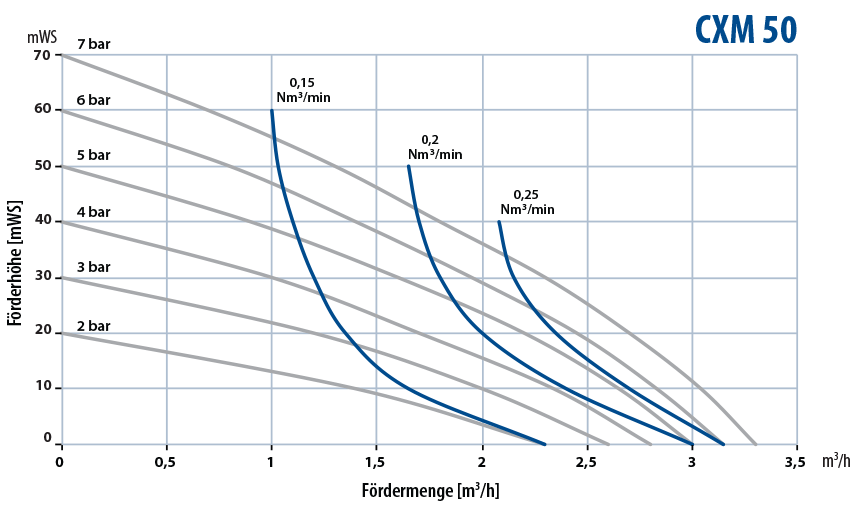

cxm50-chart(DE)

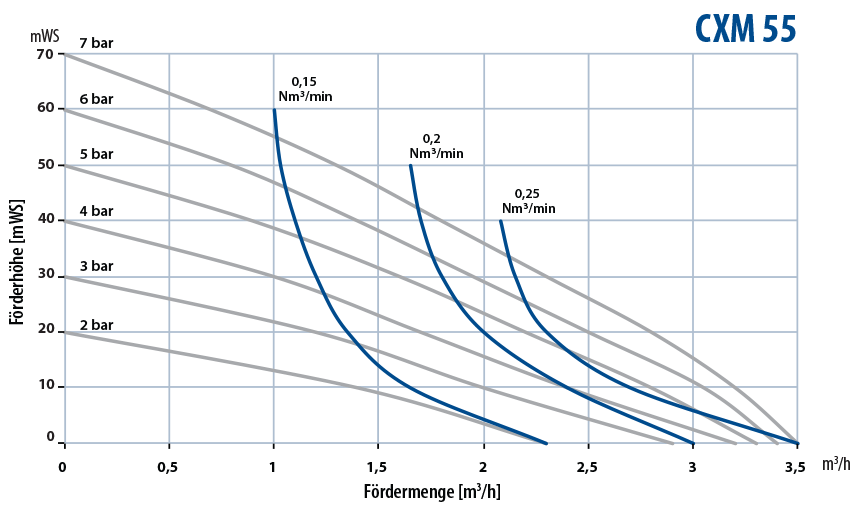

cxm55-chart(DE)

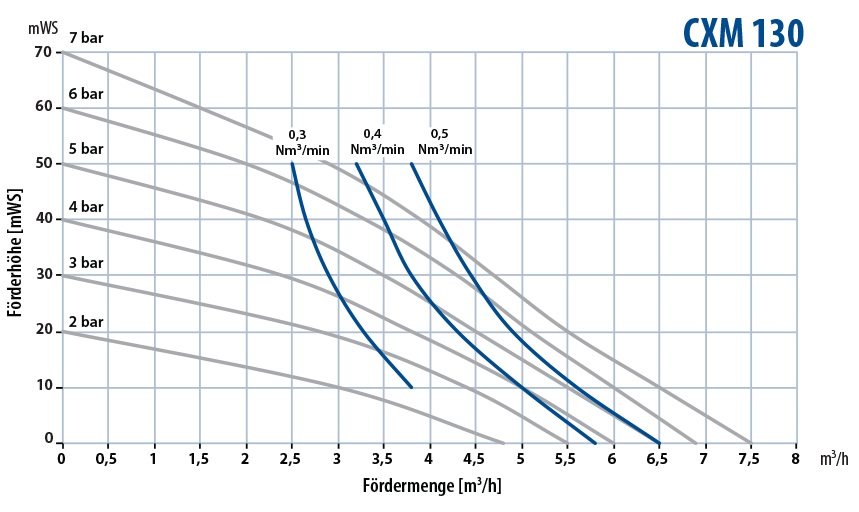

cxm130-chart(DE)

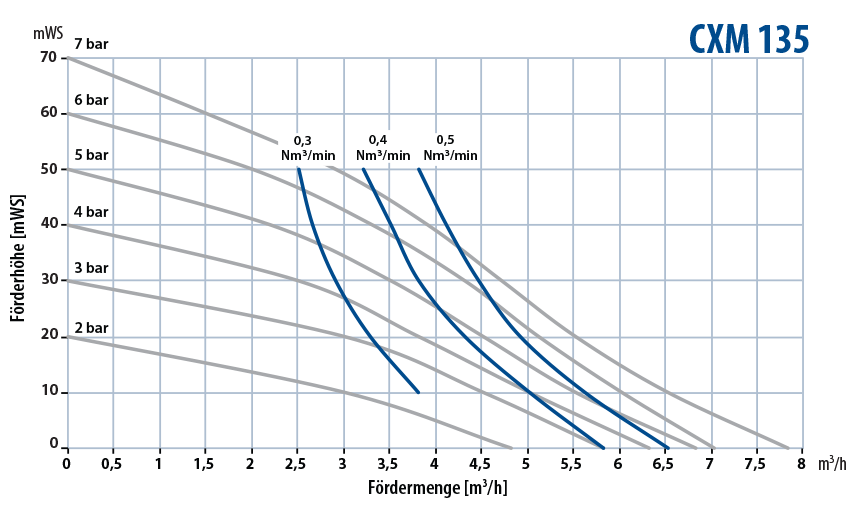

cxm135-chart(DE)
