ADX-Serie AODD-Pumpe aus Edelstahl

Die Förderung korrosiver Chemikalien und Hochtemperaturflüssigkeiten mit nicht ausreichend dimensionierten Anlagen birgt ein erhebliches Risiko. Dichtungsausfälle, Membranrisse und Materialverschleiß können zu ungeplanten Ausfallzeiten, kostspieligen Reparaturen und Sicherheitsrisiken für das Personal und die umliegende Infrastruktur führen.

Die luftbetriebene Doppelmembranpumpe (AODD) der Almatec® ADX-Serie besteht aus präzisionsgegossenem Edelstahl und wurde für den Einsatz unter aggressiven Förderbedingungen in einer Vielzahl industrieller Anwendungen entwickelt. Für Anlagen mit strengen Sicherheitsanforderungen unterstützt die ADX-Serie zudem optionale Überwachungssysteme und ist in ATEX-konformen Ausführungen erhältlich.

MERKMALE
WERKSTOFFE
TECHNISCHE DATEN

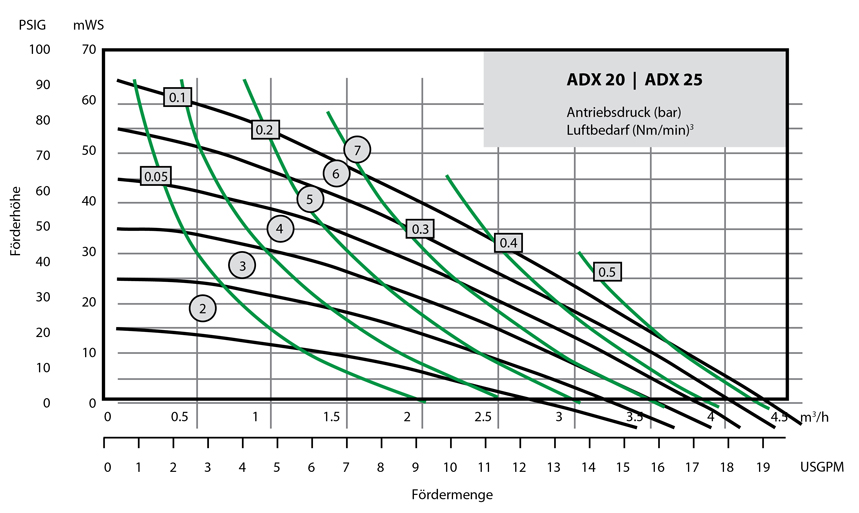

LEISTUNGSBEREICH
DOWNLOADS

Merkmale

Robuste Bauweise mit der für eine zuverlässige Leistung der Oszillationspumpe erforderlichen Masse und bewährten Innenteilen
Medienberührte Gehäuseteile aus Edelstahl-Präzisionsguss 1.4408 (SS316)
Nicht medienberührte Luftbereiche sind in drei Kunststoffwerkstoffen (Polyamid, leitfähiges Polyamid und leitfähiges Polyethylen) erhältlich, um unterschiedlichen Temperaturanforderungen gerecht zu werden
Erhältlich in zwei ATEX-konformen Ausführungen gemäß Richtlinie 2014/34/EU, ausgelegt für Betriebstemperaturen bis zu 80 °C (176 °F) oder 120 °C (248 °F)
Frei drehbare Saug- und Druckanschlüsse
Ventilanschläge, die für vereinfachte Wartung, leichtere Reinigung und erhöhte Sicherheit ausgelegt sind
DIN- und ANSI-Flanschoptionen, in kompakter Bauweise an einer festgelegten Position eingeschweißt
Zusätzliche Anschlussmöglichkeiten, darunter Sanitärgewinde, Tri-Clamp und offene Stumpfschweißung
Kompatibel mit Überwachungssystemen wie Hubzählung, Membransensor und Barrierekammersystem
Verbesserte Abdichtung und bidirektionale Membranklemmung für erhöhte Sicherheit
Erhältlich in den Größen ADX20 (3/4„) und ADX25 (1“); beide Größen sind baugleich, verfügen jedoch über unterschiedliche Saug- und Druckanschlüsse

Werkstoffe

BAUTEIL	WERKSTOFFE
Produktberührte Seitengehäuse	1.4408 (SS316)
Nicht produktberührter Steuerblock	Polyamide, Conductive Polyamide, Conductive Polyethylene
Membranen	EPDM, PTFE/EPDM, PTFE modified/EPDM, NBR, ATEX variations
Kugelventile	EPDM, PTFE, NBR

Technische Daten

Baugrösse		ADX20	ADX25
Maße	Länge, mm (inch)	154 (6.1)	154 (6.1)
	Breite, mm (inch)	150 (5.9)	150 (5.9)
	Höhe, mm (inch)	241 (9.5)	241 (9.5)
Anschlussnennweite	BSP	3/4"	1"
Luftanschluss	BSP	1/4"	1/4"
Gewicht	kg (lbs)	6 (13)	6 (13)
Max. Feststoff-Korngröße	mm (inch)	9 (0.35)	9 (0.35)
Saughöhe, trocken: – EPDM/NBR-Kugelventile – PTFE-Kugelventile	mWC (ftWC)	2 (6.6) 1 (3.3)	2 (6.6) 1 (3.3)
Suction lift, wet	mWC (ftWC)	9 (29.5)	9 (29.5)
Max. driving and operating pressure	bar (psig)	7 (100)	7 (100)
Max. operating temperature (with center block of conductive PA) (with center block of conductive PE)	°C (°F)	130°(266°) 120°(266°) 80° (176°)	130°(266°) 120°(266°) 80° (176°)
